Vysílací sestava pro 8970Hz

TX set for 8970Hz

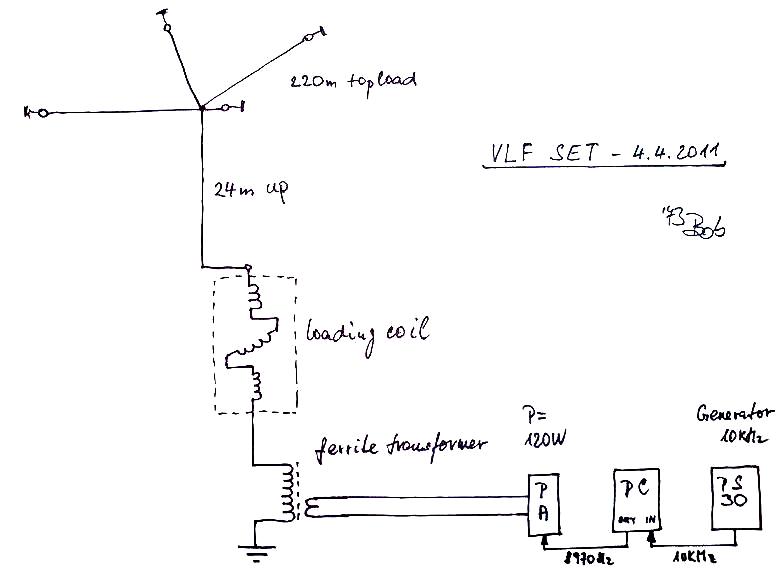

VLF set circuitry

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

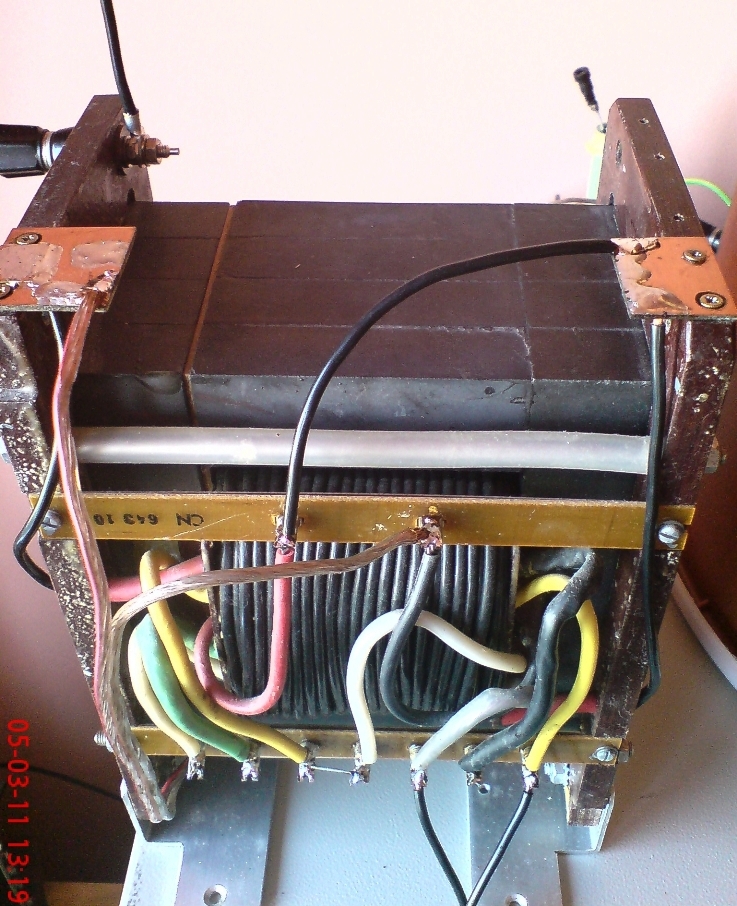

Ferrite transformer

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

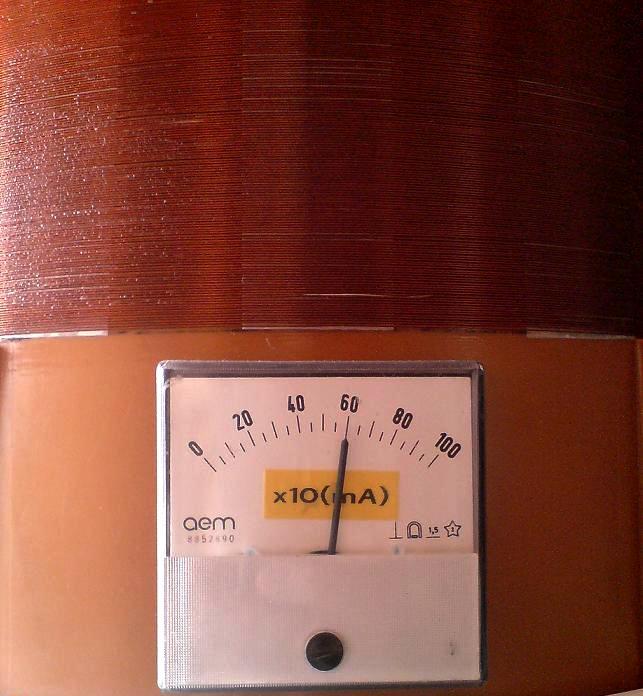

Antenna current

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

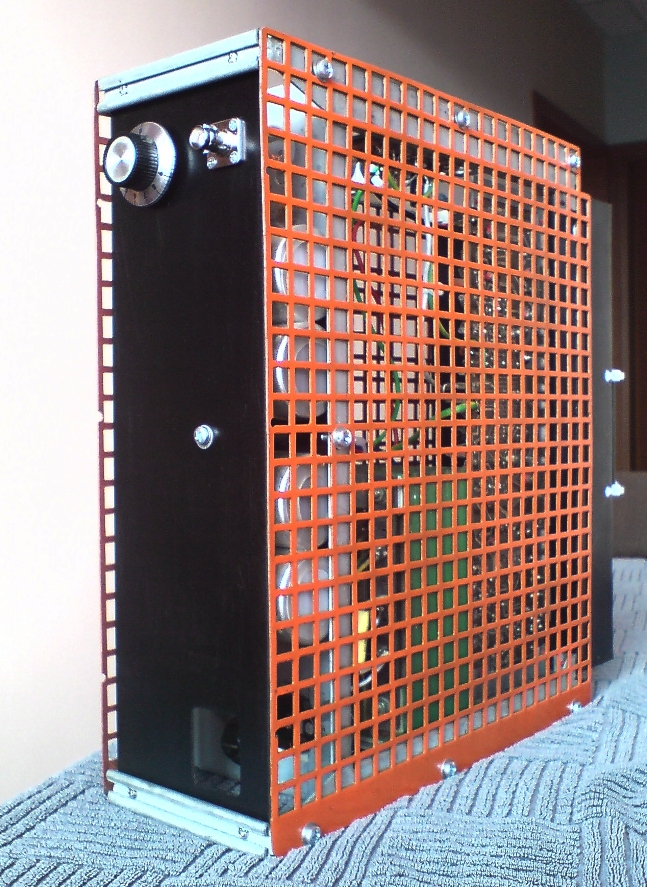

PA 120W

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

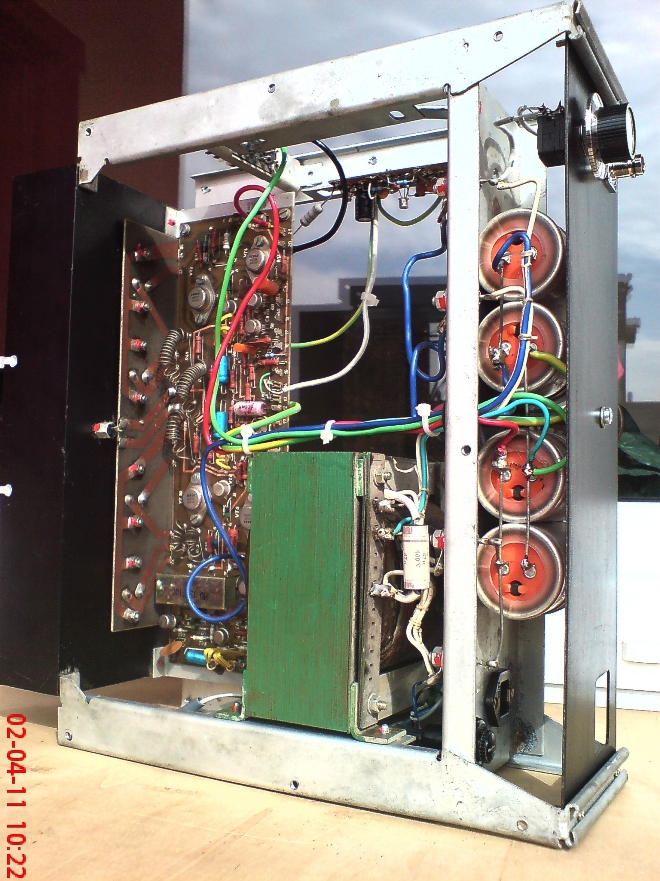

PA inside

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

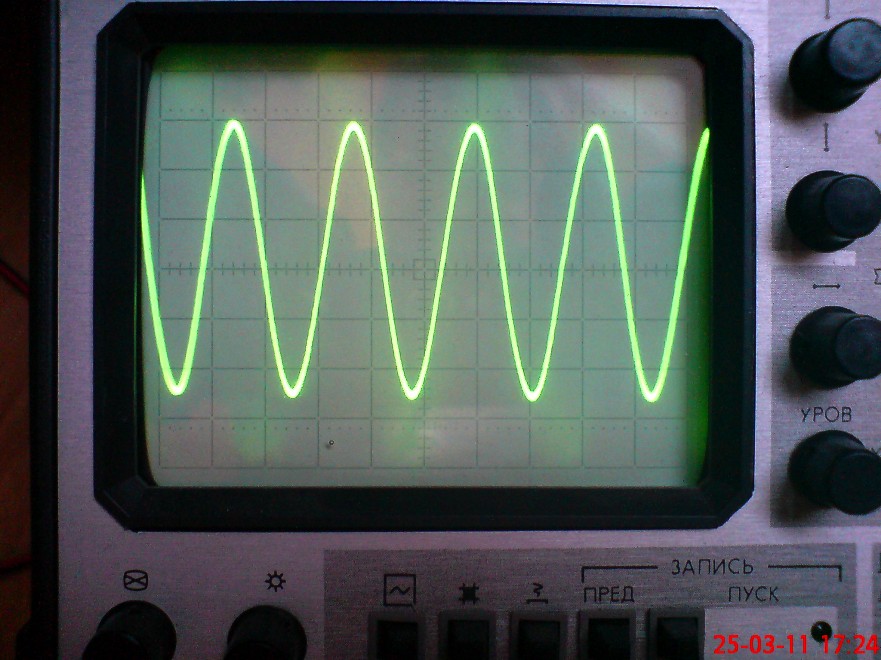

Output signal 120W

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

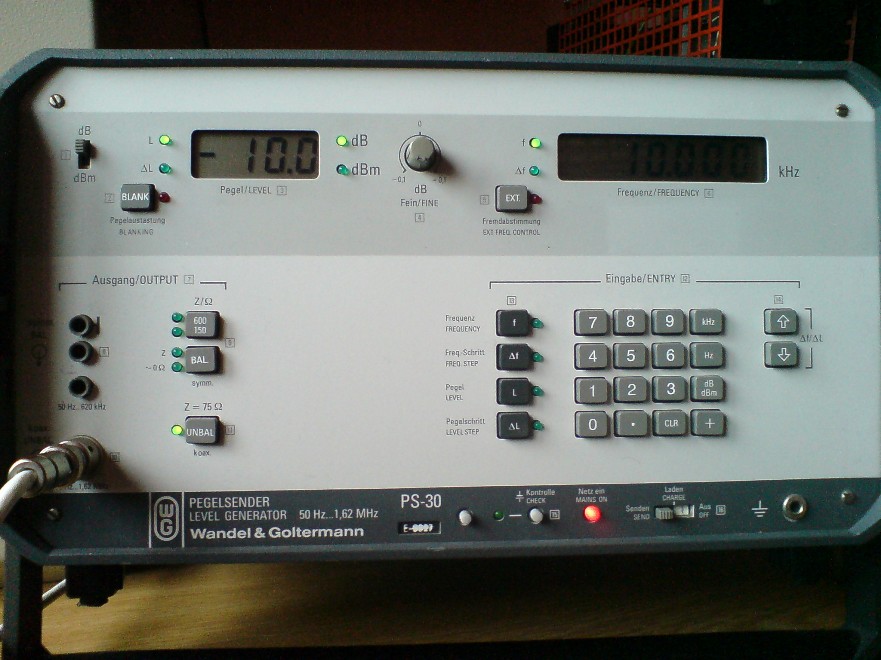

Generator PS30

.

My VLF activity

Date: 04.04.2011

Time: 07:00 UT - 12:00 UT

Antenna: Marconi L 24m up + 220m top load

PA: 120W

ERP: about 130uW

Identification: long carrier only

FRQ: 8970.040 ( in fact 8970.034Hz :-)

.

There are some pictures of my signal below, I got them via internet:

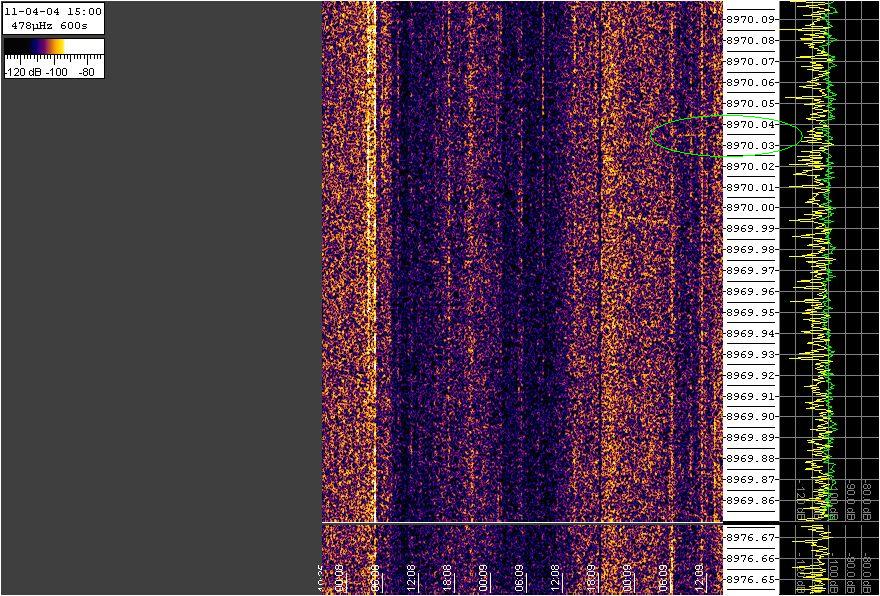

Markus, DF6NM (426km)

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

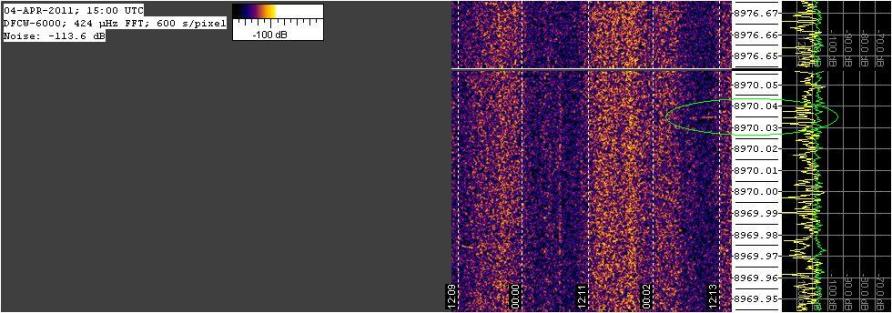

Stefan, DK7FC (600km)

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

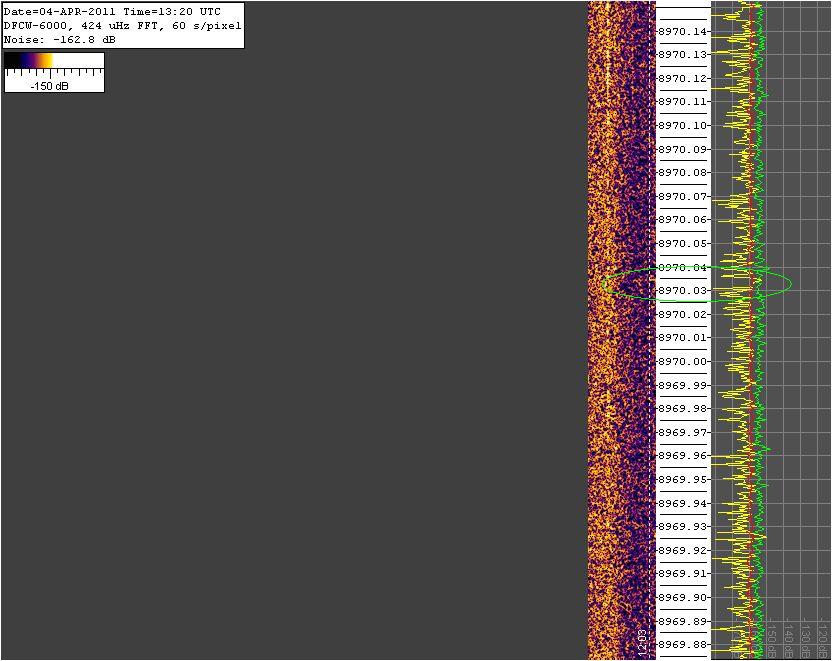

Eddie, G3ZJO (1310km)

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Gerhard, OE3GHB (41km)

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

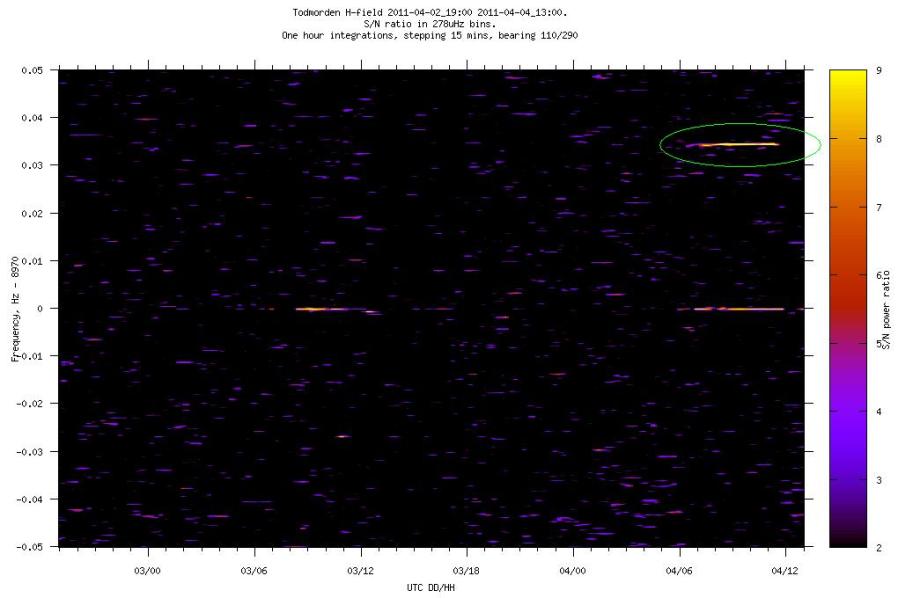

Paul Nicholson (1423km)

.

I would like to thank all VLF friends, who received my poor signal on 8970Hz.

I am sure, their receivers must be very good!
